puertas logicas universales
puertas logicas fundamentales
Puertas logicas de control
Puerta lógica igualdad:
S = a
| a | S |
| 0 | 0 |
| 1 | 1 |
Puerta lógica inversora:
S = a'
| a | S |
| 0 | 1 |
| 1 | 0 |
Puerta lógica OR:
S = a + b
| a | b | S |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
Puerta lógica AND:
S = a . b
| a | b | S |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Puerta lógica XOR:
| a | b | S |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Puerta lógica NOR:
S = ( a + b )'
| a | b | S |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
Puerta lógica NAND:
S = ( a . b )'
| a | b | S |
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Puerta lógica XNOR:
| a | b | S |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Tipos de condensadores
- Condensador de aire. Se trata de condensadores, normalmente de placas paralelas, con dieléctrico de aire y encapsulados en vidrio. Como la permitividad eléctrica es la unidad, sólo permite valores de capacidad muy pequeños.
- Condensador de mica. La mica posee varias propiedades que la hacen adecuada para dieléctrico de condensadores: bajas pérdidas, exfoliación en láminas finas, soporta altas temperaturas y no se degrada por oxidación o con la humedad. Sobre una cara de la lámina de mica se deposita aluminio, que forma una armadura.
- Condensadores de papel. El dieléctrico es papel parafinado, bakelizado o sometido a algún otro tratamiento que reduce su higroscopía y aumenta el aislamiento. Se apilan dos cintas de papel, una de aluminio, otras dos de papel y otra de aluminio y se enrollan en espiral. las cintas de aluminio constituyen las dos armaduras, que se conectan a sendos terminales. Se utilizan dos cintas de papel para evitar los poros que pueden presentar.
- Condensadores autorregenerables. Los condensadores de papel tienen aplicaciones en ambientes industriales. Los condensadores autorregenerables son condensadores de papel, pero la armadura se realiza depositando aluminio sobre el papel. Ante una situación de sobrecarga que supere la rigidez dieléctrica del dieléctrico, el papel se rompe en algún punto, produciéndose un cortocircuito entre las armaduras, pero este corto provoca una alta densidad de corriente por las armaduras en la zona de la rotura. Esta corriente funde la fina capa de aluminio que rodea al cortocircuito, restableciendo el aislamiento entre las armaduras.
- Condensador electrolítico. El dieléctrico es una disolución electrolítica que ocupa una cuba electrolítica. Con la tensión adecuada, el electrolítico deposita una capa aislante muy fina sobre la cuba, que actúa como una armadura y el electrolito como la otra. Consigue capacidades muy elevadas, pero tienen una polaridad determinada, por lo que no son adecuados para funcionar con corriente alterna. La polarización inversa destruye el óxido, produciendo una corriente en el electrolito que aumenta la temperatura, pudiendo hacer arder o estallar el condensador.
Condensadores electrolíticos axiales
Transistor como amplificador
l amplificador comun se puede combinar con otros para obtener mejores prestaciones en el uso
Por ejemplo considerese el circuito de la siguiente figura:
Transistor como conmutador
La función del transistor como interruptor es exactamente igual que la de un dispositivo mecánico: o bien deja pasar la corriente, o bien la corta. La diferencia está en que mientras en el primero es necesario que haya algún tipo de control mecánico, en el BJT la señal de control es electrónica. En la Figura 3 se muestra la aplicación al encendido de una bombilla.
Figura 3: El transistor bipolar como interruptor de corriente
En el primer caso, bajo la señal de control adecuada, que es introducida a través de la base, el transistor se comporta como un circuito abierto entre el emisor y el colector, no existe corriente y la bombilla estará apagada. En el segundo caso, cambiando la señal de control, se cierra el circuito entre C y E, y los 12 V se aplican a la bombilla, que se enciende.
Este funcionamiento entre los estados de corte y conducción se denomina operación en conmutación.
LDR
ejemplos resistencias variables con la luz
Una LDR es un dispositivo optoelectrónico capaz de variar su resistencia según la luz que incide en él. Cuanta más luz recibe, más baja es la resistencia. Sin luz, una buena LDR se ha de comportar como un circuito abierto se ha de tener en cuenta, el tiempo que emplea una LDR en pasar de un estado de máxima resistencia, a otro de mínima resistencia se puede aplicar en tornos ambientes para disminuir las intensidad de la liminosidad...
Fotorresistencia
Una fotorresistencia es un componente electrónico cuya resistencia disminuye con el aumento de intensidad de luz incidente.
Un termistor es un semiconductor que varía el valor de su resistencia eléctrica en función de la temperatura. Existen dos clases de termistores: NTC y PTC.
las aplicaciones son muy variadas como termostatos
El termistor PTC pierde sus propiedades y puede comportarse eventualmente de una forma similar al termistor NTC si la temperatura llega a ser demasiado alta.
Las aplicaciones de un termistor PTC están, por lo tanto, restringidas a un determinado margen de temperaturas.
Diodos
- Diodo Zener:Un diodo zener, como cualquier diodo, tiene cierta resistencia interna en sus zonas P y N; al circular una corriente a través de éste se produce una pequeña caída de tensión de ruptura.
El diodo Zener se representa en los esquemas con el siguiente símbolo: en cambio el diodo normal no presenta esa curva en las puntas:
- Diodo led: un diodo que activa una luz cuando la corriente va en el sentido correcto.

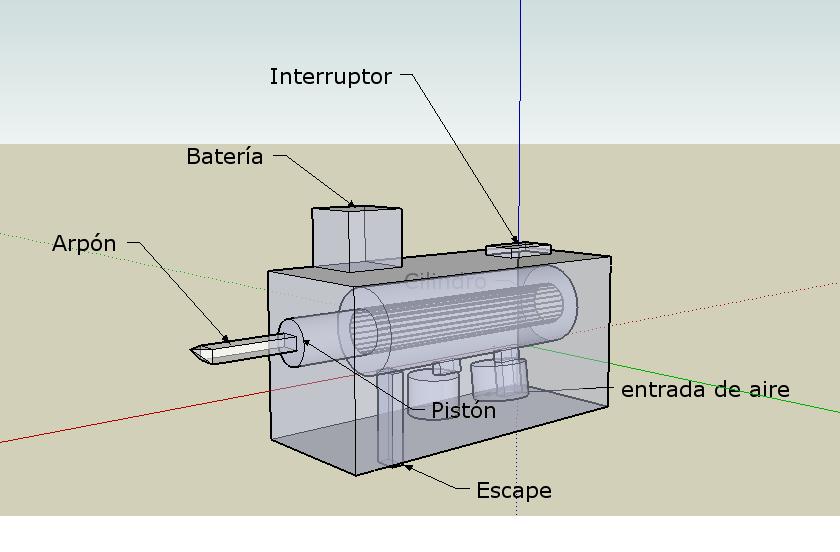

Artilugio neumático

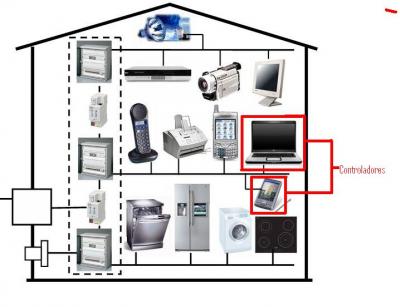

domotica
Boyle-Mariotte

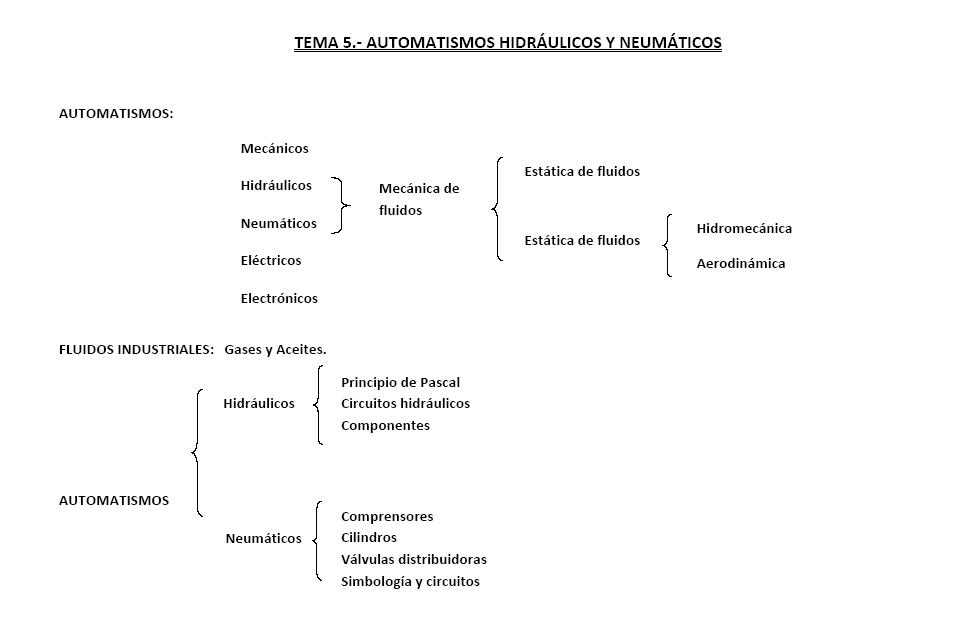

Esquema TEMA 5
Lógica cableada yt lógica programada
Lógica cableada industrial consiste en el diseño de automatismos con circuitos cableados entre contactos auxiliares de relés electromecánicos, contactores de potencia, relés temporizados, diodos, relés de protección, válvulas óleo-hidráulicas o neumáticas y otros componentes. Los cableados incluyen funciones de comando y control, de señalización, de protección y de potencia.
Lógica programada es lo contrario de la lógica cableada, es decir, este tipo de diseño permite utilizar un circuito o un proyecto para muchas otras funciones con el simple cambio del sofware que incorpora.
La lógica programada se basa en dispositivos lógicos programables (PLD), los cuales tienen una función no establecida, al contrario que las puertas lógicas que tienen una función fíja en el momento de su fabricación. Antes de poder utilizar el PLD en un circuito, este debe ser programado.
Bucle Abierto, Bucle Cerrado

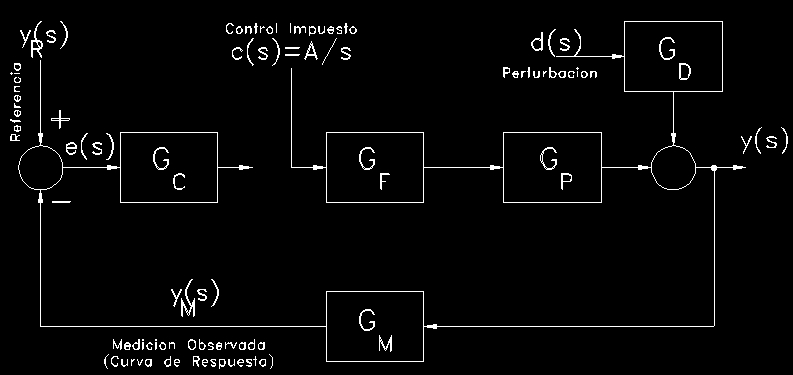

Bucle cerrado
Bucle abierto
Domótica
La domótica es un conjuntode sistemas de autocontrol mediante un programa informático q aportan unos servicios.Los servicios que ofrece la domótica se pueden agrupar según cuatro aspectos principales:
En el ámbito del ahorro energético
Gestión eléctrica
Uso de energías renovables.
En el ámbito del nivel de confort
En el ámbito de la protección patrimonial
En el ámbito de las comunicaciones
En estos tiempos la domótica es muy útil pero su elevado coste hace que muy pocos dispongan de ello pero cada vez más se instalan(en el año 2000:1/3000 viviendas es españa disponían de ella; y en el año 2007:1/850)
Robot
Imagenes

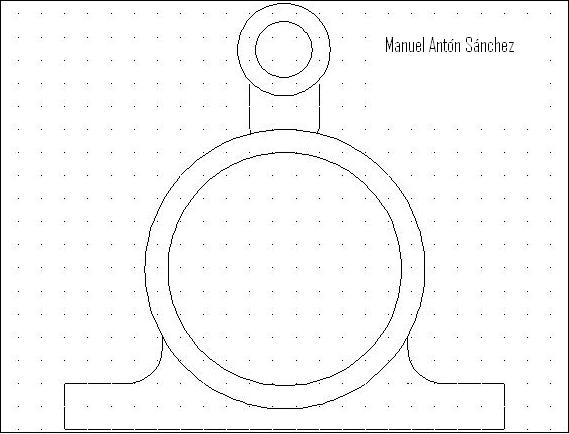

Examen 1º evaluacion figura 2
